Hướng dẫn hàn Jack Canon ra 4 loại jack âm thanh

[pl_row]
[pl_col col=12]
[pl_text]
Jack âm thanh là một trong phương tiện giúp kết nối các thiết bị âm thanh với nhau, tùy theo độ dài và nhu cầu sử dụng mà bạn sẽ lựa chọn loại jack sao cho phù hợp, bao nhiêu mét dây chính vì vậy bạn sẽ khônng thể nào mà mua dây đã hàn sẵn được mà bạn sẽ phải mua dây đã hàn tay hoặc tự hàn.

Sau đây Âm thanh 360 sẽ hướng dẫn các bạn hàn 5+ loại jack âm thanh thông dụng nhất 2019 hiện nay, nếu bạn còn khó khăn hay cần sự giúp đỡ có thể liên hệ với Âm thanh 360 để được các kỹ thuật viên chúng tôi tư vấn và hỗ trợ.

Nhận biết các loại dây khi hàn jack Canon qua màu sắc:

  • Lõi dây màu đỏ  =  dây nóng
  • Lõi dây màu xanh  =  dây nguội
  • Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1. Jack CANON (còn gọi là jack XLR)  <=>  Jack 6 ly Mono (Hay còn gọi là jack 1/4″ Mono):

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:
Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.
Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.
Bước 2: Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.
Bước 3: Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.
Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2. Jack CANON (còn gọi là jack XLR)  <=>  jack 6 ly TRS (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:
Chân số 1 của jack Canon  <—>  chân Sleeve
Chân số 2 của jack Canon  <—>  chân Tip
Chân số 3 của jack Canon  <—>  chân Ring
Kết quả bạn sẽ có được 1 dây Balanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly TRS.

3. Jack CANON (còn gọi là jack XLR)  <=>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).
Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4. Jack CANON (jack XLR)  <=> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:
Bước 1:  Hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.
Bước 2:  Hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.
Bước 3:  Dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

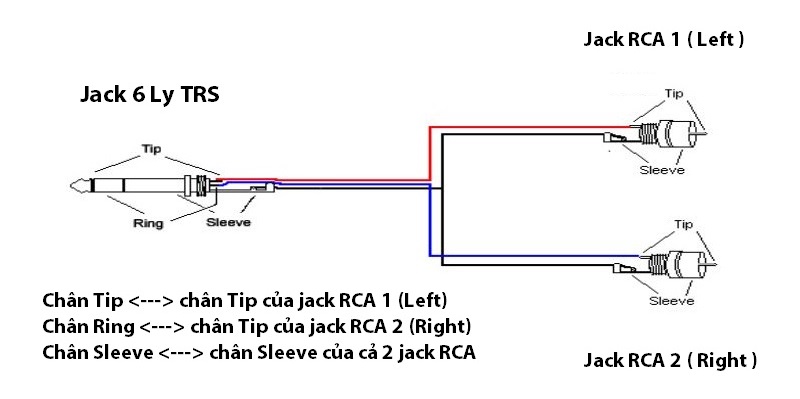

5. Jack 6 Ly TRS (Stereo) <=> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:
Bước 1:  Hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.
Bước 2:  Hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.
Bước 3:  Dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.
