Mạch công suất Class D là gì?

Mạch công suất Class D là một trong những công nghệ khuếch đại âm thanh hiện đại và hiệu quả nhất hiện nay, đặc biệt phổ biến trong loa Bluetooth, ampli xe hơi, và loa kéo di động.

Mạch công suất Class D là loại mạch khuếch đại âm thanh hiện đại sử dụng nguyên lý chuyển mạch (switching) thay vì khuếch đại tuyến tính như các mạch Class A hay AB. Trong mạch này, các MOSFET hoạt động ở hai trạng thái bật và tắt, tạo ra chuỗi xung PWM (Pulse Width Modulation) có độ rộng tỉ lệ với tín hiệu âm thanh gốc. Sau đó, tín hiệu xung được lọc qua mạch LC để tái tạo lại sóng âm analog trước khi đưa ra loa. Nhờ cấu trúc này, mạch Class D có hiệu suất cực cao (lên tới 90–95%), ít tỏa nhiệt, kích thước nhỏ gọn, và rất phù hợp cho loa Bluetooth, loa kéo di động, ampli xe hơi. Tuy nhiên, nó cũng có nhược điểm là dễ gây nhiễu tần số cao nếu thiết kế lọc không tốt.

Xem thêm: Coil loa là gì

Dưới đây là phân tích chi tiết về cấu tạo, nguyên lý hoạt động và ưu nhược điểm của mạch công suất Class D 👇

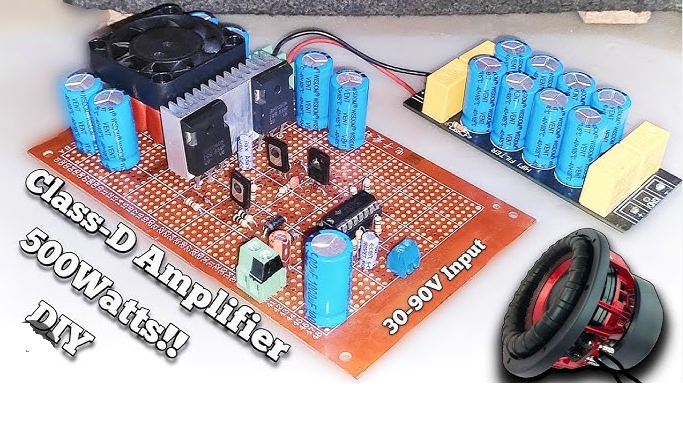

Mạch công suất Class D là gì?

🎯 1. Khái niệm cơ bản

Mạch công suất Class D (Digital Amplifier)mạch khuếch đại xung (switching amplifier), trong đó transistor công suất hoạt động ở hai trạng thái bật/tắt (ON/OFF) thay vì hoạt động tuyến tính như các class A, B, hay AB.

➡️ Điều này giúp giảm tổn hao công suất và sinh nhiệt thấp, vì transistor không phải làm việc trong vùng trung gian (nửa dẫn, nửa ngắt).


⚙️ 2. Cấu tạo cơ bản của mạch Class D

Một mạch công suất Class D thường gồm 4 khối chính:

  1. Khối tạo xung PWM (Pulse Width Modulation)

    • Biến tín hiệu âm thanh tương tự (analog audio) thành xung vuông PWM, trong đó độ rộng xung tỉ lệ với biên độ tín hiệu âm thanh.

    • Các IC phổ biến: IRS2092, TPA3116D2, TPA3255, TAS5630…

  2. Khối khuếch đại công suất (Switching Stage)

    • Gồm MOSFET công suất hoặc transistor FET.

    • Chúng bật/tắt rất nhanh (tần số hàng trăm kHz) để tạo ra chuỗi xung điện áp cao, công suất lớn.

  3. Bộ lọc LC đầu ra (Output Low-pass Filter)

    • Gồm cuộn cảm (L) và tụ điện (C) để lọc xung PWM, chỉ cho tín hiệu âm thanh tần số thấp đi qua loa, đồng thời loại bỏ sóng cao tần.

  4. Khối phản hồi (Feedback Loop)

    • Giúp ổn định điện áp đầu ra, giảm méo tiếng và đảm bảo âm thanh trung thực.


🔄 3. Nguyên lý hoạt động

Quá trình hoạt động gồm 3 bước chính:

  1. Biến đổi tín hiệu âm thanh thành xung PWM.
    → Khi biên độ âm thanh lớn → xung rộng hơn.
    → Khi biên độ nhỏ → xung hẹp hơn.

  2. Khuếch đại xung PWM bằng MOSFET.
    → Tín hiệu PWM sau khi khuếch đại có công suất lớn.

  3. Lọc và đưa ra loa.
    → Bộ lọc LC loại bỏ tần số cao, giữ lại tín hiệu âm thanh tương tự (analog) khuếch đại.


⚡ 4. Ưu điểm nổi bật của Class D

Hiệu suất cực cao (85–95%)
→ Ít tỏa nhiệt, tiết kiệm năng lượng.

Kích thước nhỏ, nhẹ
→ Phù hợp cho loa di động, loa Bluetooth, ampli xe hơi.

Công suất đầu ra lớn
→ Dễ dàng đạt 100W–1000W chỉ với nguồn nhỏ.

Hoạt động ổn định
→ Không cần tản nhiệt lớn như Class AB.


⚠️ 5. Nhược điểm

Độ méo tín hiệu (THD) cao hơn nếu mạch lọc LC hoặc PWM không tốt.
Dễ gây nhiễu EMI/RF do tần số chuyển mạch cao.
Chất âm đôi khi kém “mượt” hơn Class AB, nhất là ở dải cao.


🔋 6. Ứng dụng thực tế

  • Loa Bluetooth, loa kéo, loa di động (IC TPA3116, TPA3118, TDA7498, TPA3255, IRS2092).

  • Ampli xe hơi.

  • Hệ thống âm thanh công cộng.

  • Thiết bị âm thanh chuyên nghiệp Class D công suất lớn (Subwoofer, PA).


🧠 7. Ví dụ: Mạch Class D dùng IC TPA3116D2

  • Điện áp hoạt động: 12–24V DC

  • Công suất đầu ra: ~50W × 2 (stereo)

  • Hiệu suất: 90%

  • Có sẵn mạch bảo vệ nhiệt, ngắn mạch và quá tải.

  • Rất phổ biến trong loa Bluetooth cao cấp.

Phân tích mạch công suất kỹ thuật số là gì?

Mạch công suất kỹ thuật số (Digital Power Circuit / Digital Power Electronics) là hệ thống điều khiển công suất điện tử sử dụng vi xử lý số (DSP, MCU, FPGA) thay vì mạch analog truyền thống để thực hiện các chức năng điều khiển, bảo vệ và tối ưu hóa dòng điện/công suất. Đây là sự kết hợp giữa điện tử công suất (Power Electronics)kỹ thuật điều khiển số (Digital Control), đang thay thế dần mạch analog trong các ứng dụng hiện đại như biến tần, bộ nguồn SMPS, sạc pin EV, năng lượng tái tạo, LED driver, v.v.


1. Định nghĩa & Cấu trúc cơ bản

Thành phần Chức năng Ví dụ linh kiện
1. Mạch công suất (Power Stage) Chuyển đổi, điều chỉnh điện áp/dòng IGBT, MOSFET, GaN, SiC, Diode
2. Bộ điều khiển số (Digital Controller) Xử lý thuật toán điều khiển (PID, PFC, MPPT…) DSP (TI C2000), MCU (STM32, PIC32), FPGA
3. ADC (Analog-to-Digital Converter) Chuyển tín hiệu analog → số 12–16 bit, 1–10 MSPS
4. PWM Generator (Digital PWM) Tạo xung điều chế độ rộng Tích hợp trong DSP/FPGA
5. Cảm biến (Sensor) Đo điện áp, dòng, nhiệt độ Shunt resistor, Hall sensor, CT
6. Giao tiếp số Giám sát, cấu hình từ xa PMBus, CAN, I²C, UART

Khác biệt cốt lõi: Thay vì dùng op-amp, comparator, 555 timer (analog), hệ thống dùng code C / VHDL để điều khiển toàn bộ hành vi.

2. Ưu điểm vượt trội so với mạch analog

Tiêu chí Mạch analog Mạch số (Digital)
Độ chính xác ±2–5% ±0.1–0.5%
Tính linh hoạt Cố định (phụ thuộc linh kiện) Lập trình lại dễ dàng
Bù nhiệt độ/aging Khó Tự động bù bằng code
Tích hợp nhiều chức năng Cần nhiều IC 1 chip DSP làm tất cả
Giám sát từ xa Không PMBus, IoT, Cloud
Chi phí sản xuất lớn Rẻ ban đầu Rẻ khi sản lượng >10k
Khả năng nâng cấp Không Cập nhật firmware

3. Ứng dụng thực tế (2025)

Lĩnh vực Mạch công suất kỹ thuật số tiêu biểu
Năng lượng mặt trời MPPT controller (TI C2000 + GaN)
Xe điện (EV) OBC (On-Board Charger) 6.6–22 kW, DC-DC converter
Biến tần công nghiệp ABB ACS880, Siemens Sinamics (dùng FPGA)
Bộ nguồn server Google TPU v4: 48V → 1V, hiệu suất 99.9%
Sạc nhanh USB-PD 100W GaN charger (Anker, dùng MCU + DPWM)
LED Driver DALI, 0–10V dimming bằng MCU

3. Công nghệ cốt lõi (2025)

Công nghệ Mô tả Hãng dẫn đầu
DSP chuyên dụng TMS320F2800x (TI), dsPIC33 (Microchip) Texas Instruments
FPGA + Soft-core Xilinx Zynq, Intel Cyclone V Xilinx (AMD)
DPWM độ phân giải cao 150 ps resolution TI, Analog Devices
GaN/SiC + Digital Gate Driver Tích hợp ADC + PWM EPC, Infineon
AI-based Control Dự đoán tải, tối ưu hiệu suất NXP, STMicro

4. Ví dụ thực tế: Bộ nguồn SMPS 500W kỹ thuật số

Thông số Giá trị
Đầu vào 85–265 VAC
Đầu ra 48V / 10A
Chip điều khiển TI TMS320F28035
Topology LLC Resonant + Synchronous Rectification
Thuật toán Digital PFC + Phase-Shifted Full-Bridge
Hiệu suất 96.8%
Tính năng PMBus, tự động bù nhiệt, bảo vệ OVP/OCP/OTP

Cảm biến đo V, I, T

ADC chuyển đổi số

Digital Controller (DSP/MCU)

Thuật toán điều khiển: PID, PFC, MPPT…

Digital PWM Generator

Mạch công suất: MOSFET/IGBT

Load: Động cơ, Pin, Grid
