Nguyên lý hoạt động hệ thống truyền thanh không dây

Nguyên lý hoạt động hệ thống truyền thanh không dây (thường gọi là hệ thống truyền thanh FM không dây) được sử dụng phổ biến tại Việt Nam cho các đài truyền thanh xã/phường, trường học, khu công cộng. Đây là giải pháp thay thế hệ thống có dây truyền thống, cho phép phát âm thanh từ trung tâm đến hàng trăm loa mà không cần kéo dây dài. Hệ thống hoạt động dựa trên nguyên lý điều chế tần số FM (Frequency Modulation) kết hợp mã hóa RDS (Radio Data System) để truyền tín hiệu không dây qua sóng radio cao tần.

Xem thêm: Top 5 điều thú vị về thương hiệu âm thanh Yamaha

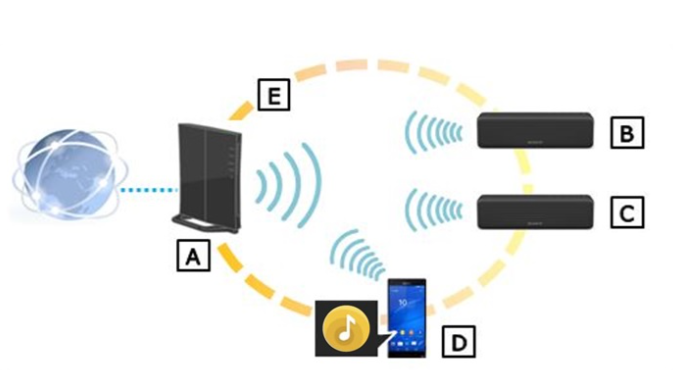

Nguyên lý hoạt động hệ thống truyền thanh không dây

1. Cấu tạo chính của hệ thống

Hệ thống gồm hai phần chính: phần phát (trung tâm) và phần thu (tại các loa):

Phần phát:
- Micro (cổ ngỗng) + Bàn mixer (trộn âm thanh từ nhiều nguồn: micro, radio, CD/MP3, máy tính).
- Máy phát sóng FM (công suất 50W–1000W, tần số thường 56–66 MHz hoặc trong dải FM chuẩn nhưng tránh nhiễu radio dân dụng).
- Bộ mã hóa RDS (điều khiển từ xa các đầu thu).
- Anten phát (nhôm/inox, vô hướng hoặc định hướng, gắn trên trụ tam giác cao 21–30 m).
- Cáp feeder (RG8, 1/2″ hoặc 7/8″) + bộ chống sét, ổn áp nguồn.
Phần thu (mỗi loa):
- Cụm thu truyền thanh không dây kỹ thuật số (receiver FM + ampli tích hợp, công suất 60W/120W).
- Loa phóng thanh (25W–30W, loại kèn hoặc treo ngoài trời).

2. Nguyên lý hoạt động chi tiết (dòng tín hiệu)

Hệ thống hoạt động theo chuỗi sau (có thể mô tả bằng sơ đồ khối đơn giản):

Nguồn âm thanh → Micro hoặc các nguồn khác thu âm thanh (tần số âm thanh 20 Hz – 20 kHz).
Xử lý tín hiệu → Mixer trộn, nén biên độ (để tránh méo), sau đó đưa vào máy phát FM.
Điều chế FM → Máy phát FM lấy tín hiệu âm thanh làm tín hiệu điều chế, thay đổi tần số của sóng mang cao tần (carrier) theo biên độ âm thanh. Đồng thời mã hóa RDS để truyền kèm tín hiệu điều khiển (tắt/mở loa từ xa, chống nhiễu). Công thức cơ bản điều chế FM: $A_c \cos\left(2\pi f_c t + 2\pi k_f \int m(t) \, dt\right)$ (trong đó $m (t)$ là tín hiệu âm thanh, $f_c$ là tần số sóng mang, $k_f$ là hệ số điều chế).
Phát sóng → Sóng cao tần được dẫn qua cáp feeder đến anten → anten bức xạ sóng điện từ ra không gian (tốc độ ánh sáng, phủ sóng 7–15 km hoặc hơn tùy công suất và chiều cao anten).
Thu và giải mã tại loa → Cụm thu FM (đầu thu) bắt sóng từ anten trung tâm, giải điều chế FM để lấy lại tín hiệu âm thanh gốc + giải mã RDS để thực hiện lệnh điều khiển. Tín hiệu âm thanh được khuếch đại và đưa trực tiếp vào loa phát ra.
Kiểm soát → RDS cho phép trung tâm tắt/mở từng cụm thu, thay đổi chương trình mà không cần người vận hành tại chỗ.

Toàn bộ quá trình diễn ra thời gian thực, không cần dây nối giữa trung tâm và các loa. Sóng FM có khả năng xuyên qua địa hình tốt hơn AM và ít nhiễu hơn khi dùng tần số riêng biệt + RDS.

Phân tích ưu điểm & hạn chế

Ưu điểm:
- Tiết kiệm chi phí lắp đặt (không kéo dây hàng km).
- Dễ mở rộng (chỉ cần thêm cụm thu + loa).
- Độ ổn định cao, chống sét, chịu thời tiết (anten và loa thiết kế ngoài trời).
- Có thể phát từ nhiều nguồn (micro trực tiếp, tiếp sóng đài tỉnh, file MP3).
Hạn chế:
- Phạm vi phụ thuộc chiều cao anten và công suất (cần trụ 21–30 m cho huyện nhỏ).
- Có thể bị nhiễu nếu trùng tần số (đã khắc phục bằng RDS và chọn tần số riêng).
- Không phải hệ thống hai chiều (chỉ phát một chiều, trừ khi kết hợp thêm thiết bị).

Các biến thể hiện đại

Hệ thống FM cổ điển: Như mô tả trên (phổ biến nhất cho xã/phường).
Hệ thống IP/4G không dây: Dùng mạng internet hoặc 4G để truyền tín hiệu số (không dùng FM), cho phép điều khiển từ xa qua điện thoại, chất lượng cao hơn nhưng phụ thuộc sóng di động.

Tóm lại, nguyên lý cốt lõi của hệ thống truyền thanh không dây FM là chuyển đổi âm thanh thành sóng radio FM để truyền không dây, sau đó các đầu thu giải mã và khuếch đại trực tiếp tại loa. Đây là công nghệ đã được chuẩn hóa và áp dụng rộng rãi tại Việt Nam vì tính kinh tế và hiệu quả cao. Nếu lắp đặt thực tế, cần khảo sát địa hình, tính toán công suất anten và tuân thủ quy định tần số của Bộ Thông tin Truyền thông.
