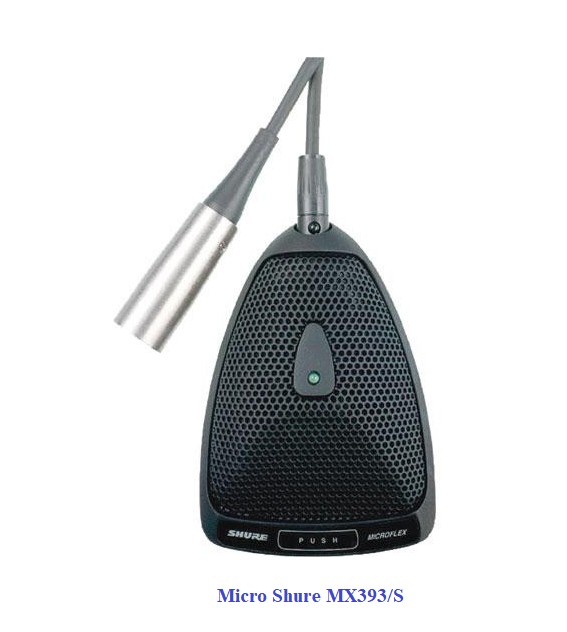

Micro Shure MX-393/S

Micro Shure MX-393/S là micro hình đầu rùa hay micro đơn hướng độ nhạy cao hay micro đặt bàn. Nó có thiết kế đẹp mắt thích hợp cho phòng họp.

Tham khảo:

Cách chọn micro cổ ngỗng phòng họp

Các loại micro hội thảo Shure

Những hệ thống âm thanh phòng họp tốt nhất

Sản phẩm thuộc series Microflex® MX300 của hãng Shure huyền thoại, chúng là loại micro tụ điện gắn trên bề mặt được thiết kế chủ yếu để gắn trên bàn hội nghị, sàn sân khấu và bục giảng.

  • Nó có độ nhạy cao và dải tần rộng khiến chúng đặc biệt thích hợp để chọn giọng nói và giọng hát trong các ứng dụng ghi âm và tăng cường âm thanh.
  • Các đầu micro có thể thay thế cho nhau cung cấp cho trình cài đặt sự linh hoạt hơn và giúp bạn có thể dễ dàng định cấu hình lại vùng phủ sóng của micrô khi có nhu cầu. Các mẫu MX392 và MX393 bao gồm một bộ tiền khuếch đại bên trong.
  • Các micro MX300 Series tận dụng lợi thế của nguyên tắc mà ở một rào cản hoặc ranh giới, mức áp suất âm thanh tăng gấp đôi. Khi được đặt gần bề mặt biên đủ lớn, micrô có độ nhạy cao hơn 6 dB và tỷ lệ âm thanh dội trực tiếp lớn hơn khoảng 3 dB.

Tính năng chính của micro hình đầu rùa Shure MX-393/S.

Trước tiên đó một micro MX-393 với các lựa chọn:

Mo ta do bat cua Shure MX393-S
Mo ta do bat cua Shure MX393-S
  • MX-393/C Cardioid
  • MX-393/S Supercardioid
  • MX-393/O Omnidirectional
  • MX-393/N Cartridge not included

Những tính năng chính  như sau:

  • Thiết kế kiểu dáng đẹp, cấu hình thấp để gắn trên bề mặt
  • Mô hình phân cực cardioid và đáp ứng tần số phẳng trên toàn bộ dải giọng cho âm thanh tự nhiên
  • Nút tắt tiếng có thể lập trình với các chế độ Push-to-Talk, Push-to-Mute hoặc Push-On / Push-Off và chỉ báo LED hai màu
  • Cáp đi kèm 12 inch với đầu nối XLR và lối ra cáp sau
  • Thiết kế viên nang có thể hoán đổi cho nhau
  • Lọc RF
  • Mặt nạ sơn cho các cài đặt màu tùy chỉnh của bạn.
Hinh ve mo ta khai quat Shure MX393s
Hinh ve mo ta khai quat Shure MX393s

Tham khảo: Các thiết bị âm thanh phòng họp khác

Ta có thể mô tả chi tiết sản phẩm như sau:

  • Microflex Shure MX393/S màu đen này là micrô đơn hướng được thiết kế để thu âm giọng nói và giọng nói chất lượng cao để tăng cường âm thanh và cài đặt hội nghị từ xa trong các cơ sở chính phủ, tổ chức, tôn giáo và doanh nghiệp.
  • MX393/S có thể được cài đặt vĩnh viễn trên bàn họp, bàn làm việc hoặc bục giảng. Thiết kế kiểu dáng đẹp, cấu hình thấp của nó lý tưởng cho các phòng hội nghị và các trang web khác, nơi khả năng hiển thị micrô tối thiểu được ưu tiên cao và tính thẩm mỹ là quan trọng.
  • Micrô có dạng phân cực cardioid được sử dụng tốt nhất cho một người. Micro tận dụng hiệu ứng ranh giới để ghi lại giọng nói rõ ràng với không gian phòng giảm để dễ hiểu. Thiết kế viên nang có thể hoán đổi cho nhau cung cấp cho trình cài đặt sự linh hoạt hơn và giúp bạn có thể dễ dàng định cấu hình lại vùng phủ sóng của micrô khi có nhu cầu.
  • MX393/S được trang bị công tắc màng im lặng, có thể lập trình được với đèn LED hai màu cho biết trạng thái của micrô.
  • Micrô chống nhiễu từ các thiết bị như điện thoại di động và các thiết bị liên lạc hai chiều. Nó yêu cầu nguồn phantom 11 đến 52V để hoạt động. Bao gồm một mặt nạ sơn dễ sử dụng để cài đặt màu tùy chỉnh.
MX393 series
MX393 series

Hướng dẫn lựa chọn âm thanh phòng họp hội thảo

Thông số kỹ thuật của micro đơn hướng Shure Shure MX393/S

  • Trường âm thanh Mono
  • Micro tụ điện đơn hướng
  • Bộ lọc thông cao: Không có
  • Đèn báo 1 x Đèn LED đơn đỏ / xanh lục (Trạng thái)
  • Điều khiển trên bo mạch Mute Mic, Push-to-Talk, On / Off
  • Dải tần số 50 Hz đến 17 kHz
  • SPL tối đa 116 dB SPL (1 kHz, 1% THD, Tải trọng 1 kilohm)
  • Từ chối ngoài trục 45 dB
  • Trở kháng 180 Ohms
  • Độ nhạy -26,5 dBV / Pa ở 1 kHz (Điện áp mạch hở, 1 kHz)
  • Dải động 94 dB
  • Tỷ lệ tín hiệu trên tiếng ồn 72 dB (ở 1 Pa / 94 dB SPL)
  • Mức ồn tương đương 22 dB A-Weighted
  • THD 1%
  • Đầu nối đầu ra (Tương tự) 1 x XLR 3 chân đực (trên cáp đính kèm)
  • Chiều dài cáp 12 ‘/ 3,66 m
  • Điện áp hoạt động 11 đến 52 V
  • Mức tiêu thụ hiện tại hoạt động 2 mA
  • Màu đen
  • Gắn Surface-Mount
  • Nhiệt độ hoạt động 0 đến 135 ° F / -17,78 đến 57,22 ° C
  • Độ ẩm hoạt động 0 đến 95%
  • Nhiệt độ bảo quản -20 đến 165 ° F / -28 đến 74 ° C
  • Kích thước W: 3 x L: 4,26 “/ W: 76,2 x L: 108,3 mm
  • Trọng lượng 0,38 lb / 172 g
  • Trọng lượng gói hàng 1.6 lb
  • Kích thước hộp (LxWxH) 9,9 x 4,9 x 3,1 “.

Tham khảo: Cách thiết kế âm thanh hội thảo

Các bộ phận của micro họp trực tuyến Shure MX393/S

Cac linh kien cua Shure MX393-S
Cac linh kien cua Shure MX393-S
  • A tấm chắn sơn bằng nhựa được cung cấp
  • B thuộc hạ
  • C Lưới tản nhiệt
  • D Màn hình bọt
  • E cung cấp dải mặt nạ kết dính
  • F phích cắm cao su được cung cấp

Tham khảo: Micro cài đầu Sennheiser

Nếu  muốn sơn màu khác, bạn lưu ý sau:

  • Loại bỏ màn hình bọt khỏi lưới tản nhiệt trước khi sơn
  • Làm sạch bề mặt cần sơn bằng cồn biến tính hoặc naphtha.
  • Để tránh lấp đầy các lỗ trên lưới tản nhiệt, hãy sơn thành nhiều lớp mỏng.
  • Quan trọng: Sử dụng giấy nhám mịn để loại bỏ sơn ở các cạnh dưới của lưới tản nhiệt. Điều này đảm bảo tính liên tục về điện để che chắn thích hợp.

Lưu ý  khi cài đặt micro Shure MX393/s

Để micro có độ hút tốt nhất, ta cần làm như sau:

  • Để có phản hồi tần số thấp tốt nhất và loại bỏ tiếng ồn xung quanh, hãy đặt micrô trên bề mặt phẳng, lớn, chẳng hạn như sàn nhà, bàn hoặc bục giảng.
  • Để giảm độ dội âm, hãy tránh các bề mặt phản xạ ở phía trên hoặc bên cạnh của micrô, chẳng hạn như các mặt vát của bục giảng hoặc giá nhô ra.Chất kết dính nhạy cảm với áp suất
  • Lau kỹ khu vực ứng dụng bằng khăn tẩm cồn đi kèm. Loại bỏ bụi sẽ cho phép micrô bám dính tốt.
  • Tháo lớp keo dán và nhẹ nhàng đặt micrô vào vị trí.
  • Khi micrô đã vào vị trí, hãy ấn mạnh vào micrô.

Tham khảo: 10 công ty nhập khẩu thiết bị âm thanh lớn nhất Việt Nam

Lap micro don huong Shure MX393-s
Lap micro don huong Shure MX393-s

Lưu ý khi lắp đặt micro:

  • Tháo lưới tản nhiệt.
  • Ngắt kết nối dây khỏi các đầu nối vít.
  • Nắm chặt bốt cao su trong vòng 1/2 “của vỏ, sử dụng kìm khí. Xoay ccw khởi động và cáp để tháo đầu nối khỏi giá đỡ” L “có ren.
  • Tháo cáp khỏi vỏ micrô.
  • Chèn cáp qua lỗ truy cập trên đế micrô.
  • Chèn đầu nối cáp qua lỗ và luồn nó vào giá đỡ “L”.
  • Nếu muốn, bộ giảm căng cao su có thể được gắn lại vào đầu cáp hoặc tháo ra khỏi cáp trước khi gắn chặt vào giá đỡ.
  • Kết nối lại dây với đầu cuối vít thích hợp trên bảng mạch.
  • Cắm phích cắm cao su tròn được cung cấp vào lối ra cáp bên không sử dụng.
  • Cài đặt lại lưới tản nhiệt và màn hình bọt.
  • Chèn cáp qua lỗ trên bề mặt lắp đặt. Cố định micrô vào bề mặt gắn kết.

Tham khảo: Các thiết bị xử lý âm thanh

Kết nối với bàn trộn mixer

  • Sử dụng các cài đặt này nếu kết nối micrô với máy trộn tự động hoặc thiết bị khác ngắt âm thanh và điều khiển đèn LED.
  • Kết nối logic dẫn đến máy trộn tự động. Kết nối LED IN với đầu ra cổng để chiếu sáng LED khi kênh đó được kích hoạt.
  • Bật công tắc DIP 3. Thao tác này sẽ tắt nút tắt tiếng (micrô truyền âm thanh bất kể nút được nhấn hay không).
  • Đặt công tắc DIP 1 để định cấu hình cách nút tắt tiếng
